اینورتر(inverter) چیست؟
اینورتر بهطور کلی معادل است با دستگاهی که بتوان بهکمک آن جریان مستقیم برق DC را به جریان متناوب AC تبدیل کرد. در اینورترها برق AC شهری، که برق متناوبی با ولتاژ ۲۲۰ ولت و فرکانس ۵۰ هرتز است، ابتدا به برق DC تبدیل میشود؛ اما عملکرد اصلی اینورتر زمانی است که دوباره این برق را به برق متناوب AC، اما با ولتاژ و فرکانس دلخواه و متناسب با کارکرد برقی مصرفکننده تبدیل میکند.
سرعت گردش موتور (RPM) یا همان دور بر دقیقه به طور مستقیم با ولتاژ و فرکانس موتور در ارتباط است یعنی هرقدر که ولتاژ و فرکانس افزایش پیدا میکند، سرعت گردش موتور نیز بیشتر میشود. زمانی که بار موتور الکتریکی به فرکانس و ولتاژ پایینتری نیاز دارد، میتوان از اینورتر برای پایینآوردن ولتاژ و فرکانس استفاده کرد، همچنین زمانی که بخواهیم سرعت موتور الکتریکی را کاهش دهیم، میتوانیم بهکمک اینورتر سرعت را کاهش دهیم.
اینورتر تکو (TECO) مدل E510 دارای سخت افزاری قوی، نرم افزاری منعطف، با کیفیت و بسیار کاربردی می باشد.
ویژگی ها و قابلیت های اینورتر تکو ( TECO) سری E510 :
- طراحی شده با CPU با ویژگی 32 بیت مجهز به IGBT پیرشفته با قابلیت کنترل سوئیچینگ
- دارای مدارات کاملا ایزوله
- دارای سیستم خنک کننده خارجی (heat sink)
- دارای سیستم کاهش دهنده صوت ناشی از صدای فرکانس
- دارای سیستم کنترل سوئیچینگ فرکانس کریر
- دارای PID کنترل داخلی
- دارای قابلیت عملکرد آسان PLC
- دارای پنل کاربردی بسیار ساده و آسان
- دارای فیلتر داخلی ECM
- دارای سیستم فن خنک کننده اتوماتیک
- دارای قابلیت اتصال به کامپیوتر از طریق کابل RJ-45 به منظور کپی پارامتر ها
- قابلیت جدا شدن صفحه کلید
- پشتیبانی از شبکه های modbus /RS485 integrated, profibus, devicenet ,CANopen and ethernet (TCP/IP) options
مشخصات فنی
مدهای کنترلی این اینورتر به صورت زیر می باشد :
- SCV کنترل بدون سنسور
- V/F ولت بر فرکانس
- PID کنترل
این اینورتر دارای 2 ورودی آنالوگ و 1 خروجی آنالوگ و همچنین دارای ورودی و خروجی پالس می باشد. از دیگر ویژگی های این اینوتر می توان به قابلیت اتصال کارت جهت کنترل 8 پمپ به صورت آبشاری اشاره کرد.
خروجی گشتاور اینورتر E510 تکو تا 120% در فرکانس 1 هرتز می باشد.

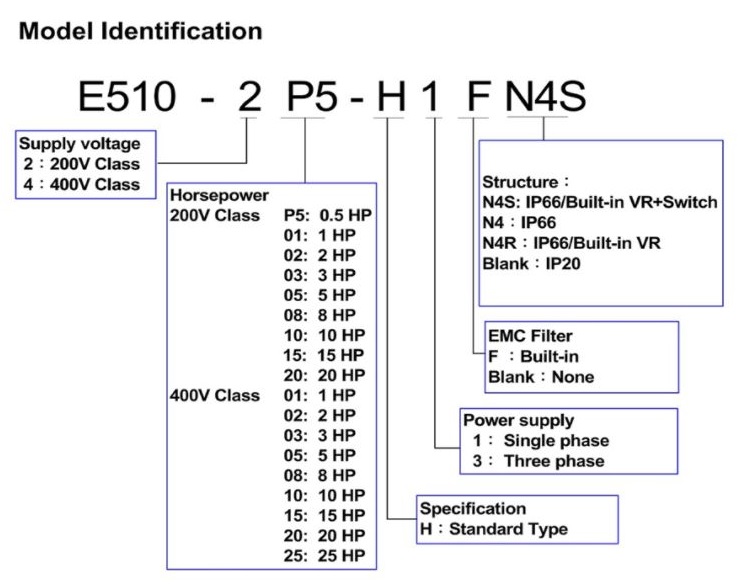

سری E510 تکو ( TECO) به صورت زیر نام گذاری می شود:

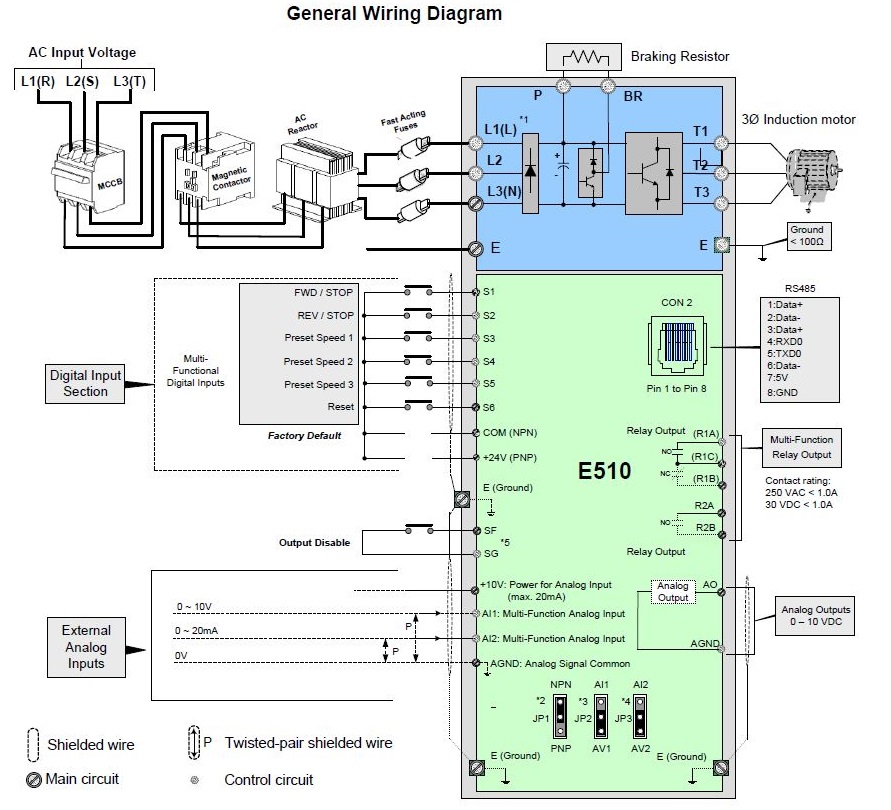

سیم کشی ورودی و خروجی در تکو ( TECO) سری E510 به صورت زیر می باشد:
رنج توان و جریان های ورودی و خروجی اینورتر تکو ( TECO) سری E510 را در جدول زیر می توانید مشاهده نمایید:
کاربرد ها
- صنایع کاشی و سرامیک
- صنایع چوب
- ماشین آلات دستی ساده
- دستگاه های بسته بندی و لیبل زنی
- ماشین ابزار
- پمپ و فن
- تهویه مطبوع
- صنایع غذایی
- سانتریفیوژ
- تردمیل
