توضیحات
این قطعه یک پروگرامر و دیباگر AVR با رابط USB می باشد، قیمت پایینی داشته و امکان تامین توان برای قطعه ای که به آن متصل است را نیز دارد. در صورتی که نیاز به استفاده از ویژگی تامین توان این پروگرامر نداشته و ترجیح می دهید از منبع خارجی استفاده کنید، بر روی این پروگرامر یک جامپر وجود دارد که با برداشتن آن امکان به کارگیری منبع خارجی به وجود می آید.

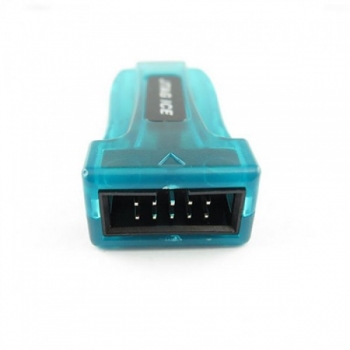

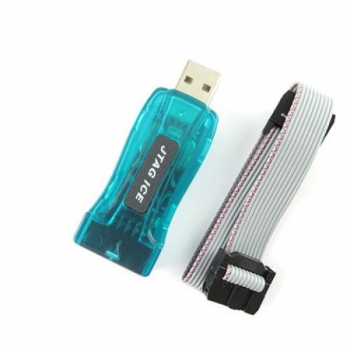

JTAG ICE یک دیباگر(اشکال زدا) و پروگرامر برای AVR studio می باشد، دارای رابط JTAG بوده و از تمامی میکروکنترلرهای AVR 8bit با ساختار RISC پشتیبانی می کند.
4-wire JTAG interface is a standards-compliant IEEE 1149.1 test access port (TAP) controller. IEEE standards board to provide an effective test of the standard method of connectivity (Boundary Scan). Atmel's AVR devices has been extended to support full programming and on-chip debugging functions.
AVR JTAG emulator chip used for hardware emulation, such as single-step program execution, set breakpoints, etc.through hardware simulation program which can understand the details of the chip operation. AVR JTAG Emulator is mainly used to simulate the operation of the chip.
This emulator firmware upgrade can be unlimited, up and down are compatible with AVR STUDIO software supports the latest 4.12/4.14/4.16/4.17/4.18/4.19
Support WINXP, WIN7 32 bit / 64 bit system
JTAG ICE supported devices:
ATMega16, ATmega16L, ATMega162, ATmega162V, ATmega165, ATmega165V, ATMega169, ATmega169V, ATMega32, ATMega323, ATmega323L, ATmega32L, ATMega64, ATmega64L, ATMega128, ATmega128L, AT90CAN128ATMega16, ATmega16L, ATMega162, ATmega162V, ATmega165, ATmega165V, ATMega169, ATmega169V, ATMega32, ATMega323, ATmega323L, ATmega32L, ATMega64, ATmega64L, ATMega128, ATmega128L, AT90CAN128
