توضیحات

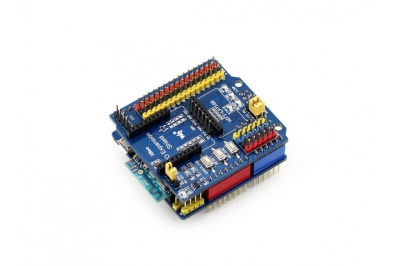

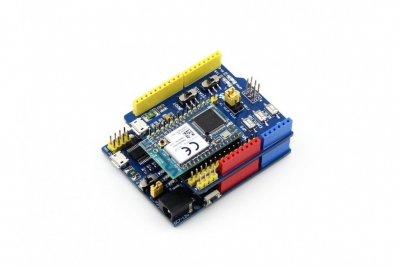

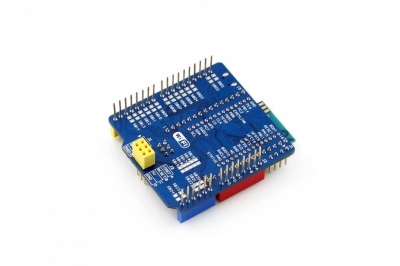

شیلد وای فای EMW3162 شامل یک برد و یک ماژول EMW3162 است که میتواند به برد آردوینو، Nucleo و دیگر بردهای آردوینو متصل شود که استفاده از این شیلد باعث شده ارتباط وایفای از طریق دستگاههایی که قابلیت اتصال به برد آردوینو را دارند بسیار ساده و آسان شود. از ویژگیهای مهم ماژول وایفای EMW3162 میتوان به استفاده آسان به طور سریال، پایداری بالا، مصرف جریان بسیار کم به طوری که در حالت کار این ماژول تنها جریان 7mA استفاده میکند را نام برد. استفاده از آنتن داخلی و نیز چراغهای LED نشان دهنده وضعیت انتقال و یا دریافت اطلاعات این شیلد را نسبت به محصولات مشابه متمایز کرده است.
سایر ویژگیها:
- برگشتن به تنظیمات کارخانه تنها باز زدن یک کلید بدون نیاز به فلش کردن سیستم عامل از دیگر قابلیت این محصول است که میتوان با نگه داشتن دکمه WPS درحدود 5 ثانیه این کار را انجام داد.
- قابلیت اتصال به برد آردوینو مانند: UNO, Leonardo, Nucleo, Xnucleo و غیره .
- استفاده از فیوز 500mA برای محافظت از شیلد
- رابط SWD برای پروگرام کردن و یا عیبیابی
- مبدل خروجی USB – UART به شکل رابط میکرو USB
- مبدل FT230XS
با توجه به توضیحاتی که درباره شیلد وای فای EMW3162 برای آردوینو و Nucleo داده شد، دیدگاه خود را راجع به این محصول با ما در میان بگذارید.
مشخصات فنی
- Onboard USB to UART converter FT230XS, for UART debugging and/or firmware updating
- Onboard WiFi TX/RX LEDs, indicating the WiFi communication status
- Supports EasyLink fast matching (instant networking by pushing the SSID and password of the wireless router via smart phone APP)
- Flexible boot mode configuration
- :The ability to communicate with the Arduino Board or computer through microUSB, the mode is selected using jumper
- connection WFRX for FTTX and WFTX FTRX means to enable connection via USB - UART
- WFRX connection for TX and RX WFTX means of communication with the Arduino Board

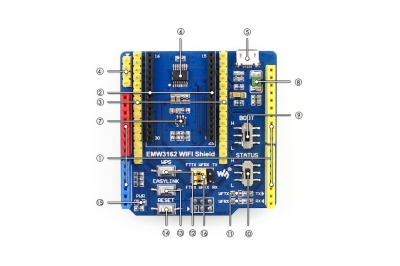

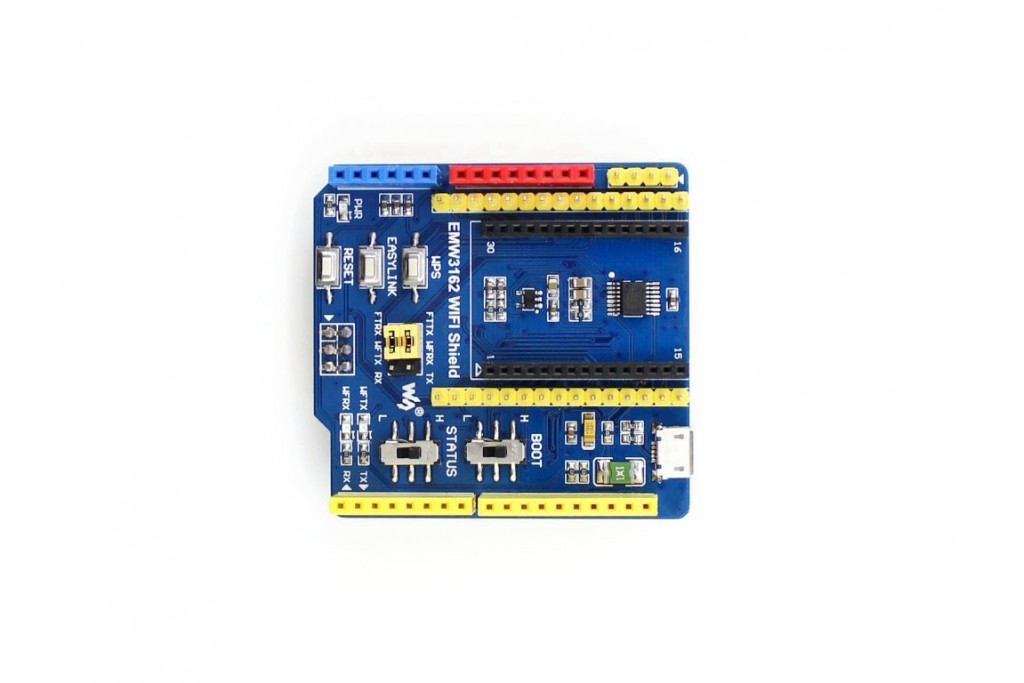

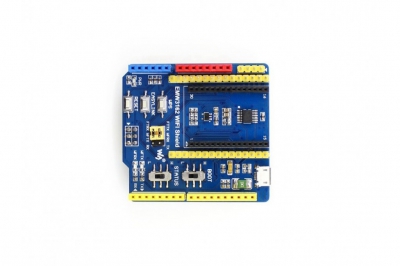

با توجه به شماتیکی که در عکس های این محصول قرار داده شده توضیحات هر بخش به صورت زیر است:
- Arduino interface :for connecting with Arduino boards and/or Arduino shields
- EMW3162 connector :for connecting the WiFi module EMW3162
- EMW3162 extend pin headers :access to the common used pins of EMW3162
- SWD interface : for programming and debugging
- USB TO UART interface : for UART debugging and/or firmware updating
- FT230XS :onboard USB to UART converter
- RT9193-33 :onboard 3.3V regulator
- Fuse :500mA fast self-recovery fuse
- BOOT switch
- turn to H, the BOOT pin will be connected to 3.3V
- turn to L, the BOOT pin will be connected to GND
- STATUS switch
- turn to H, the STATUS pin will be connected to 3.3V
- turn to L, the STATUS pin will be connected to GND
- WiFi indicator :LEDs for indicating the WiFi communication status
- WPS key
- press the key, the EMW3162 will start WPS matching
- press the key and hold it for 5 seconds, the EMW3162 will recover to factory setting
- EASYLINK key
- press the key, the EMW3162 will start EasyLink matching
- RESET key
- Power indicator
- WiFi serial port configuration jumpers
- connect the WFRX to FTTX, WFTX to FTRX respectively, you can communicate with the EMW3162 through USB TO UART interface
- connect the WFRX to TX, WFTX to RX respectively, you can communicate with the EMW3162 through Arduino interface
