توضیحات

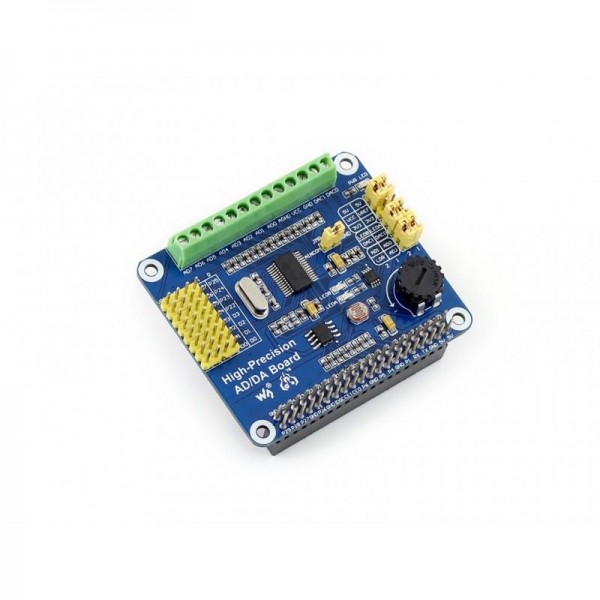

با توجه به اینکه برای بردهای رسپبری پای مبدل آنالوگ به دیجیتال و دیجیتال  به آنالوگ در نظر گرفته نشده است ، ممکن است این موضوع برای توسعه ی این برد مشکل ایجاد کند. این موضوع با استفاده از شیلدDA/AD زسپبری پای قابل حل شدن است. شیلد برای همه ی بردهای رسپبری مناسب بوده و دارای 8 کانال 24 بیتی ADC با نرخ نمونه گیری 30ksps است. چهار کانال دارای ورودی دیفرانسیلی هستند. 2 کانال DAC 16 بیتی نیز بر روی این برد تعبیه شده است.

مشخصات فنی شیلد AD/DA برد رسپبری پای :

• رابط GPIO برای ارتباط با رسپبری پای
• ورودی خروجی AD/DA
• پین هدر ورودی AD
• کریستال 7.68M
• LM285-2.5 :  تامین ولتاژ رفرنس برای تراشه ی ADC
• فتورزیستور
• LED های نشانگر خروجی
• پتانسیومتر 10 کیلو
• DAC8532 برای ارتباط 2 کاناله و 16 بیتی DAC
• نشانگر تغذیه
• ADS1256 : تراشه ی ADC 24 بیتی ، 8 کانال
• جامپر تست ADC و DAC
• جامپر انتخاب تغذیه
• ابعاد : 65.07 * 56.21 میلی متر
