توضیحات

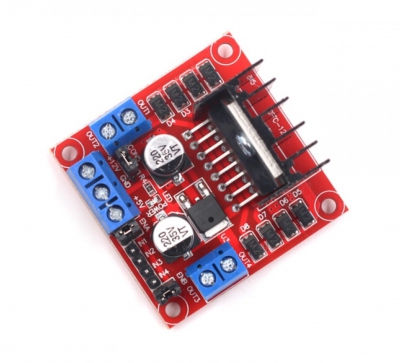

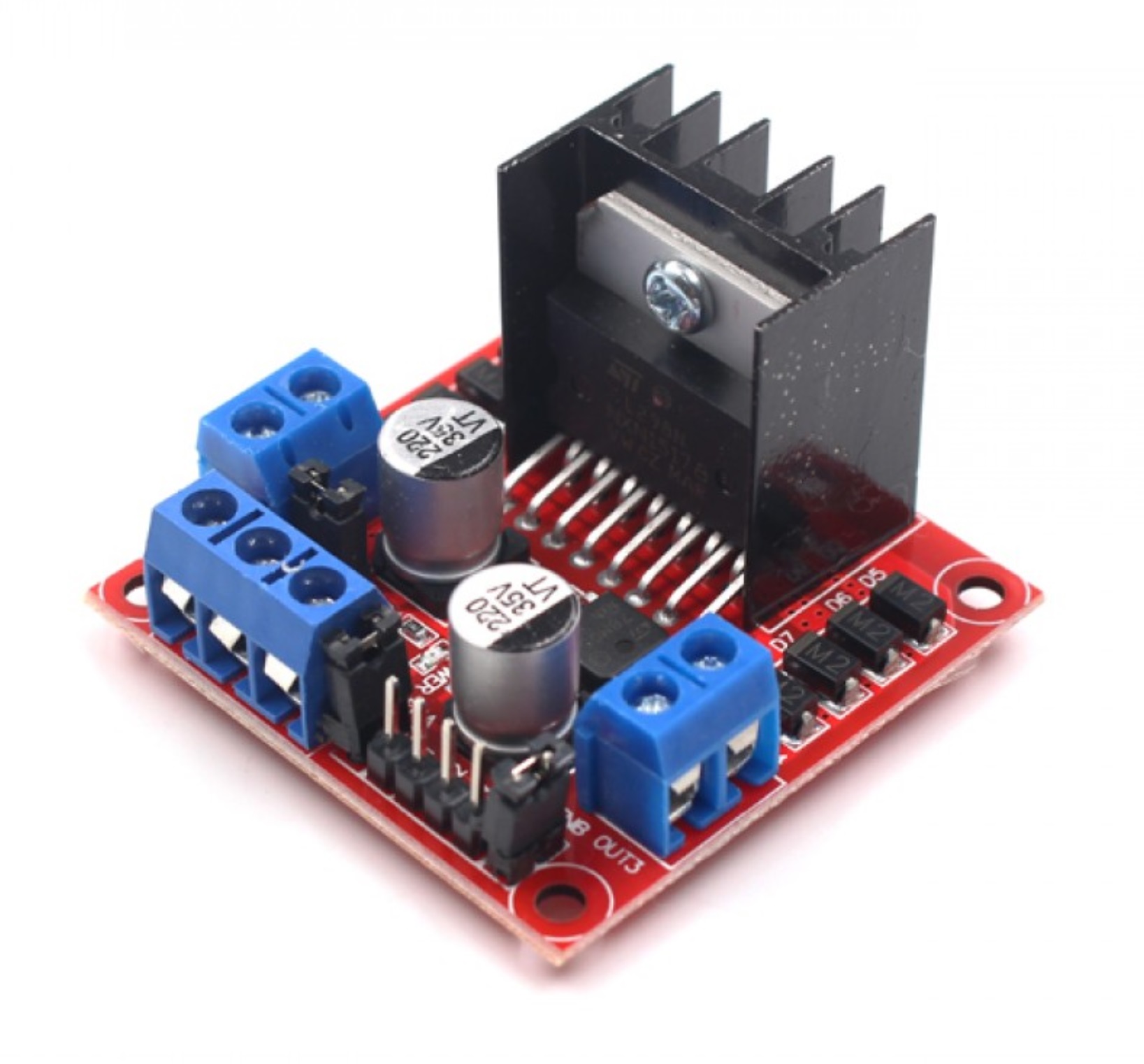

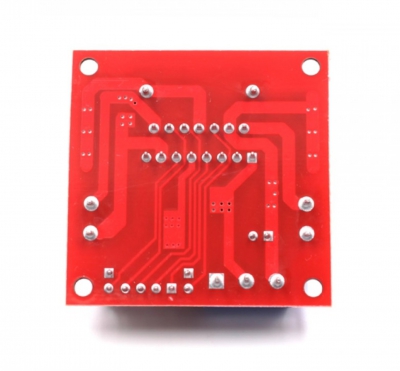

درایور Bipolar Stepper Motor DC Motor دو کاناله L298N Dual H Bridge به سادگی میتواند دو موتور DC و یا استپر موتور دوقطبی را راهاندازی کند، که این قابلیت باعث شده این محصول از محبوبیت بالایی در بین کاربران برخوردار باشد. از کاربردهای مهم این درایور میتوان به استفاده در رلهها، سلونوئید، موتورهای DC، استپر موتور و غیره اشاره کرد. استفاده از تراشه L298N موجب شده این درایور از ولتاژ و جریانهای بالا و همینطور از استاندارد TTL پشتیبانی کند.
سایر ویژگیها:
- قرار گرفتن فیلتر خازنی با ظرفیت بالا برای محافظت از دیودهای درایور
- جریان خروجی: 2x2A
- ولتاژ منطقی: 5V
- جریان منطقی: 0mA-36mA
- پشتیبانی از دو پل H
با توجه به اینکه از طریق درایور Bipolar Stepper Motor DC Motor دو کاناله L298N Dual H Bridge میتوان موتورهای DC و استپر را از طریق برد آردوینو راهاندازی و کنترل کرد، نظر شما راجع به سایر ویژگیهای این محصول چیست؟ دیدگاه خود را با ما در میان بگذارید.
پل H چیست؟
پل اچ (H bridge) نوعی مبدل است که در مدارات الکترونیکی، رباتیک برای کنترل موتورهای DC و غیره کاربرد فروان دارد که از طریق این پل میتوان موتورها را در دو جهت ساعتگرد و پادساعتگرد راهاندازی کرد.
مشخصات فنی
- This module has a built-in 5v power supply, when the driving voltage is 7v-35v, this supply is suitable for power supply, DO NOT input voltage to +5v supply interface, however ledding out 5v for
- :Control signal input voltage range
Low:-0.3V
High: 2.3V
:Enable signal input voltage range
Low: -0.3
High: 2.3V
- Storage temperature -20 to +135
- Double H bridge drive

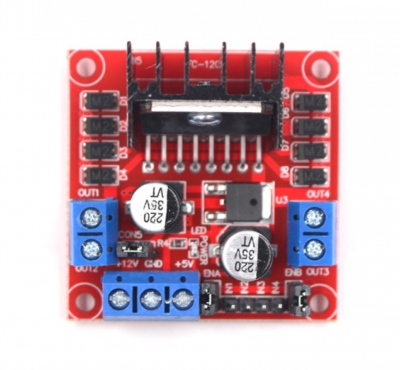

- نحوه اتصال به موتور:
- +DC motor 1 “+” or stepper motor A
- -DC motor 1 “-” or stepper motor A
- 3.12V jumper – remove this if using a supply voltage greater than 12V DC. This enables power to the onboard 5V regulator
- Connect your motor supply voltage here, maximum of 35V DC. Remove 12V jumper if >12V DC
- GND
- 6.5V output if 12V jumper in place
- DC motor 1 enable jumper. Leave this in place when using a stepper motor. Connect to PWM output for DC motor speed control
- IN1
- IN2
- IN3
- IN4
- DC motor 2 enable jumper. Leave this in place when using a stepper motor. Connect to PWM output for DC motor speed control
- +DC motor 2 “+” or stepper motor B
- -DC motor 2 “-” or stepper motor B
