توضیحات

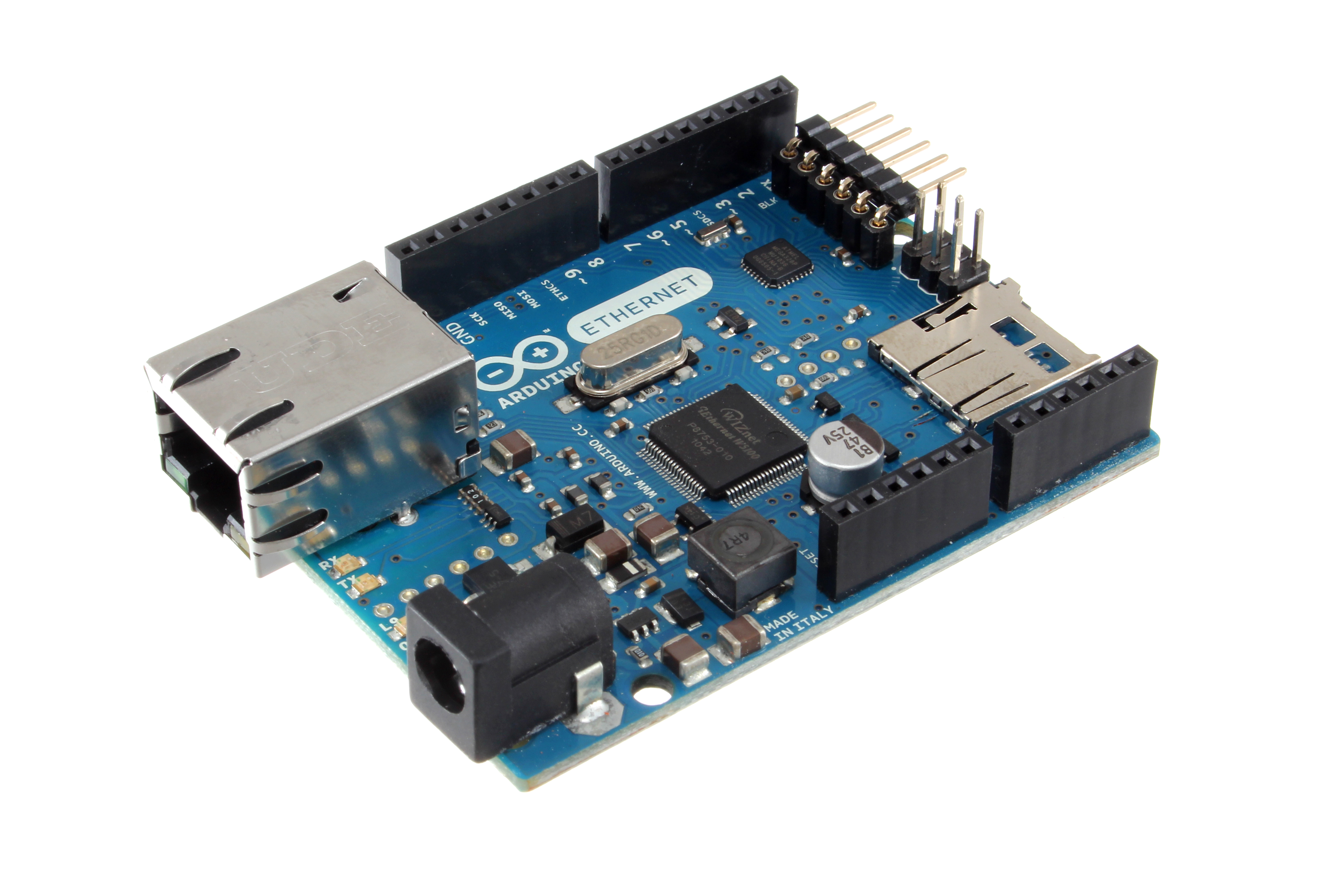

در برد آردوینو Ethernet R3 2012 از میکروکنترلر Atmega328 استفاده شده است که این برد 14 پین دیجیتال ورودی و خروجی و 6 پین آنالوگ دارد. از ویژگیهای مهم این محصول میتوان به کریستال 16MHz اسیلاتور، کانکتور RJ45، جک پاور، هدر ICSP و دکمه ریست اشاره کرد که باعث شده این محصول پرکاربرد باشد. اگر بخواهیم پایههای کاربردی برد آردوینو اترنت را معرفی کنیم، پایههای 10، 11، 12 و 13 وظیفه ارتباط با شبکه اترنت را دارند و باید توجه داشت که در غیر این صورت برای کار دیگری از این پایهها نباید استفاده کرد و همینطور انتخاب شبکه اترنت به ما اجازه میدهد تا بتوان یک ماژول POE را به برد متصل کرد. قرار گرفتن میکرو SD کارت باعث شده فضایی برای ذخیره سازی فایلها داشت که با توجه به دسترس بودن کتابخانه SD میتوان از آن استفاده کرد.
از آنجایی که میتوان از طریق برد آردوینو Ethernet R3 2012 به سادگی و آسانی به شبکه اترنت متصل شد و همینطور به دلیل وجود قرار گرفتن میکرو SD کارت میتوان اطلاعات را ذخیره کرد، نظر شما راجع به سایر ویژگی و کاربردهای این محصول چیست؟ دیدگاه خود را با ما در میان بگذارید.
POE چیست؟
Power Over Ethernet یا POE، دارای مکانیزم استاندارد IEEE 802.3af است که وظیفه ارسال برق بر روی کابل شبکه CAT5 و CAT6 را بر عهده دارد. در تکنولوژی poe کابلهای شبکه اترنت این قابلیت را دارند که بتوانند همانند کابلهای برق عمل کنند.
مشخصات فنی
- Supply voltage (limits): 6-20 V
- Input voltage (POE): 36 - 57 V
- Pins in use: 10 - 13 SPI, 4 SD SS, 2 Wz5100 interrupt
- Max DC current for each I/O pins: 40 mA
- DC current for 3.3 V out: 50 mA
- W5100 TCP/IP Embedded Ethernet controller
- Power Over Ethernet
- Micro SD card socket
- (Flash memory: 32 kB (ATmega328, 0.5 kB is used by bootloader
